第2軸を使った縦棒グラフを作成する：Excel基本講座

作成:2013/4/3

縦棒が重なってしまう？

• 縦棒グラフで第2軸を使ったものを作成すると・・・縦棒が重なってしまいます。

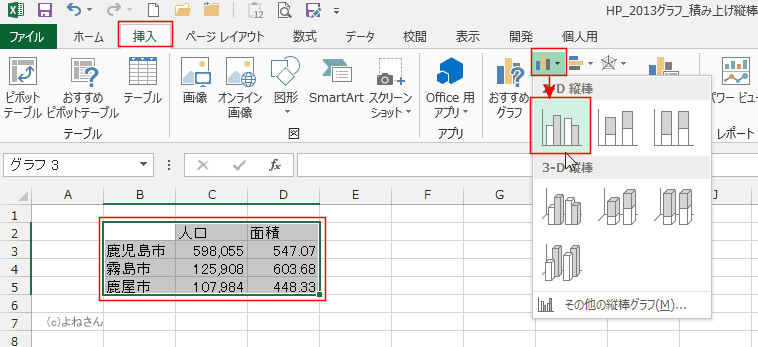

  1. グラフにしたいデータ範囲を選択して、[挿入]タブの[縦棒グラフの挿入]→[集合縦棒]を選択します。

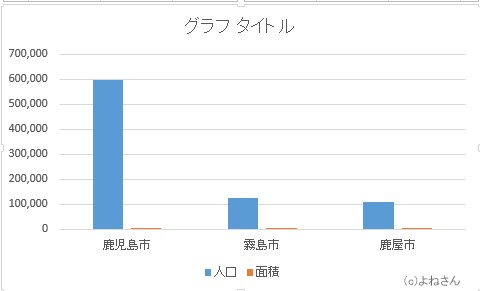

  2. 面積の値が小さいため縦棒がほとんど見えない状態なので、第2軸を利用したい・・・と考えました。

  3. 系列「面積」をグラフ内でダブルクリックして、書式設定を表示したいのですが、値が小さすぎてダブルクリックできません。

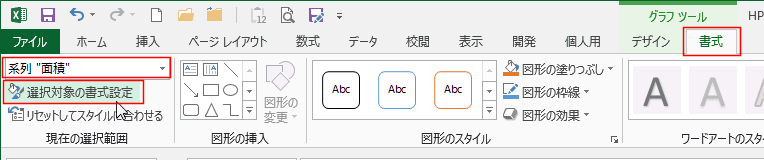

     グラフツールの[書式]タブを選択します。
     グラフ要素のドロップダウンリストで「系列"面積"」を選択します。
     [選択対象の書式設定]をクリックします。

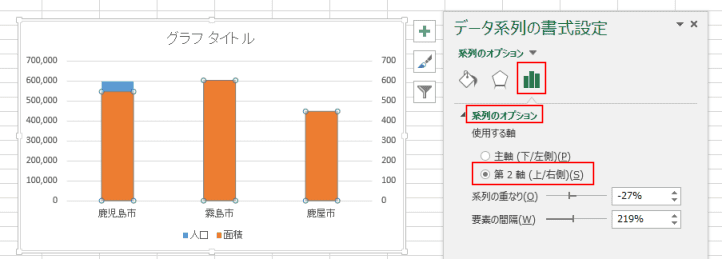

  4. データ系列の書式設定で「系列のオプション」を選択して、「第2軸(上/右側)」にチェックを入れました。
     2つの縦棒が重なってしまいました。


縦棒が重ならないようにしたい　　　　　topへ

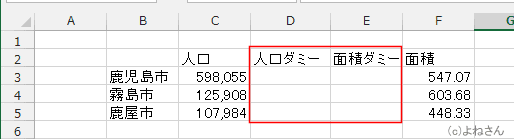

• 元のデータリストにダミーの値を入れて小細工をします。
  • 「人口」と「人口ダミー」が1組となります。もう一組は「面積ダミー」と「面積」と順序が入れ違えてあります。

• 集合縦棒グラフを作成します。

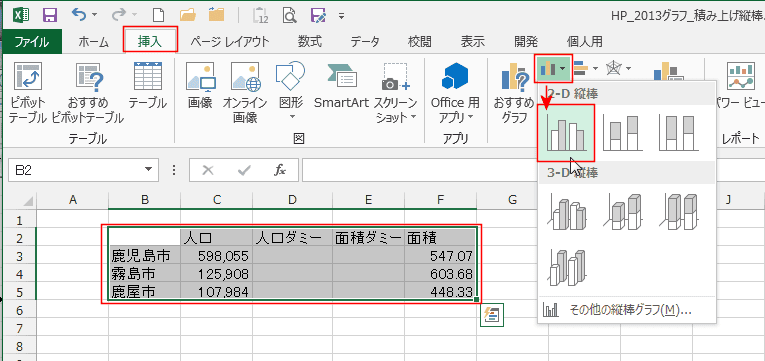

  1. [挿入]タブの[縦棒グラフの挿入]→[集合縦棒]を選択します。

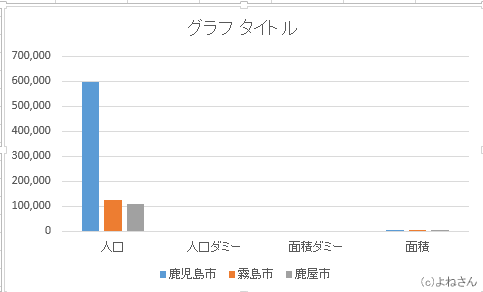

  2. 集合縦棒グラフが作成されました。

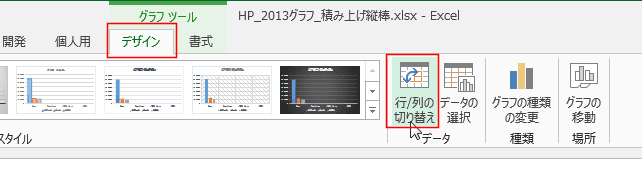

  3. 横軸には「鹿児島市」「霧島市」「鹿屋市」としたかったので、グラフツールの[デザイン]タブを選択します。
     [行/列の切り替え]をクリックします。

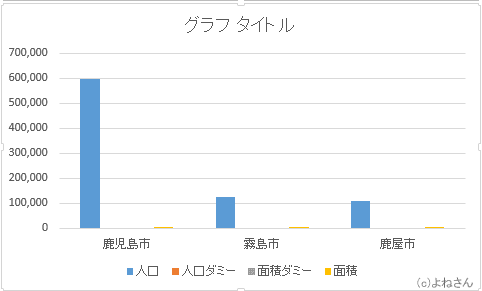

  4. 横軸は期待したように変更できました。

  5. グラフツールの[書式]タブを選択します。
     グラフ要素のドロップダウンリストで「系列"面積"」を選択します。
     [選択対象の書式設定]をクリックします。

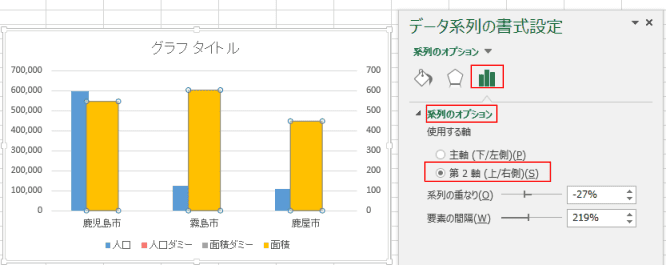

  6. データ系列の書式設定で「系列のオプション」を選択して、「第2軸(上/右側)」にチェックを入れました。

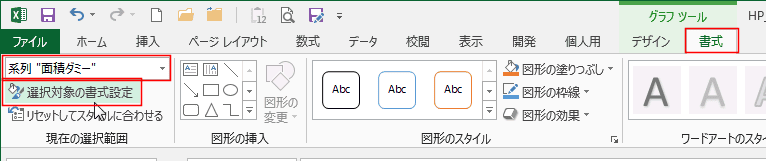

  7. グラフツールの[書式]タブを選択します。
     グラフ要素のドロップダウンリストで「系列"面積ダミー"」を選択します。
     [選択対象の書式設定]をクリックします。

  8. データ系列の書式設定で「系列のオプション」を選択して、「第2軸(上/右側)」にチェックを入れました。

  9. 凡例を修正します。
     凡例の「面積ダミー」を2回クリックして選択します。(ダブルクリックではありません)
     [Delete]キーを押して削除します。

  10. 同様に、凡例の「人口ダミー」も削除します。
      グラフタイトル」も選択して、[Delete]キーを押して削除しました。
