SmartArtでトーナメント表を作成する　　　　 topへ

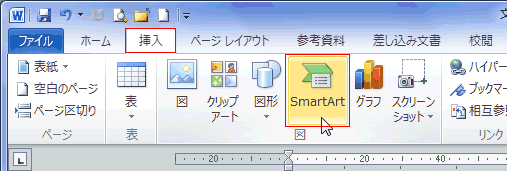

[挿入]タブの[図]グループにある[SmartArt グラフィックの挿入]を実行します。

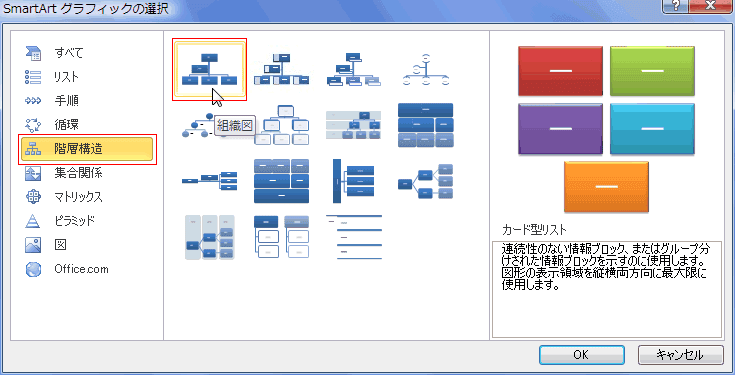

[階層構造]を選択し、[組織図]を選択し、[OK]ボタンをクリックします。

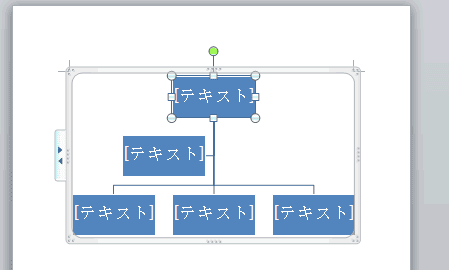

SmartArtの組織図が挿入されました。

不要な図形を削除する　　　　　 topへ

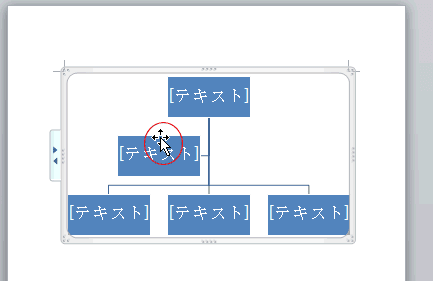

不要な図形を選択して、[Delete]キーを押すと削除できます。
- [テキスト]と表示のある図形は図形の枠線部分をクリックして選択します。
  [Delete]キーを押して削除します。
  - [テキスト]と表示のある図形は内部をクリックすると、テキストの編集状態になります。
    （内部にカーソルが表示されます）ので、[Delete]キーを押しても削除できません。
  - [テキスト]と表示のない図形はどこをクリックしても、図形が選択できます。

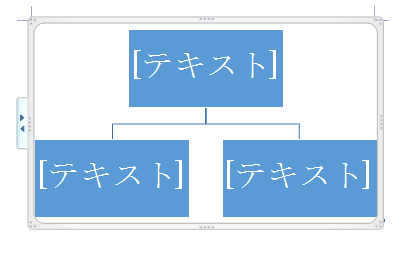

- 図形2個を削除して、下図の状態にします。

図形を追加する　　　　　 topへ

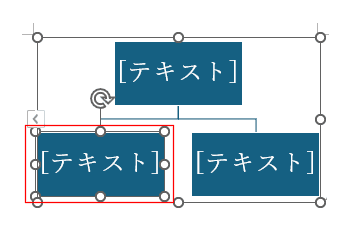

図形を追加する基になる図形を選択します。

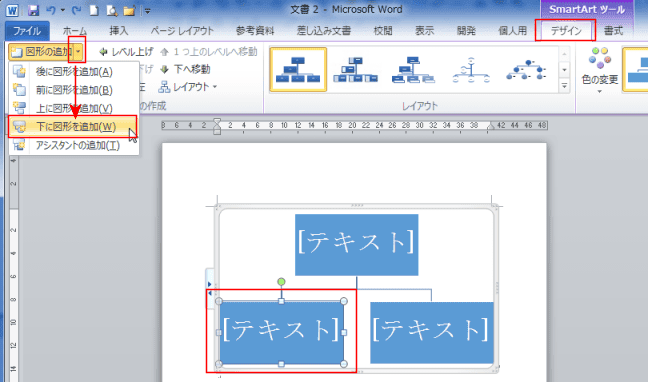

[SmartArtツール]の[デザイン]タブで[グラフィックの作成]グループにある[図形の追加]→[下に図形を追加]を実行します。

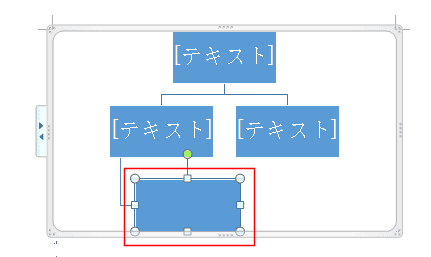

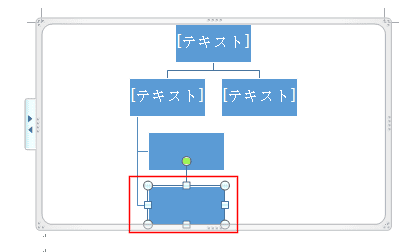

図形が下に追加され、追加された図形が選択されています。
この状態で、今度は「後に図形を追加」を実行します。

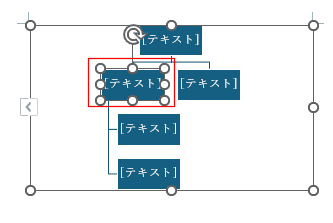

コネクタが期待するものと異なるので修正します。
追加した図形の基になっている図形を選択します。

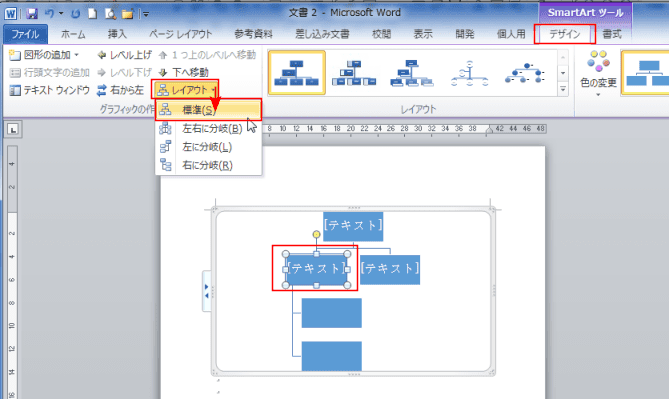

[SmartArtツール]の[デザイン]タブで[グラフィックの作成]グループにある[レイアウト]→[標準]を実行します。

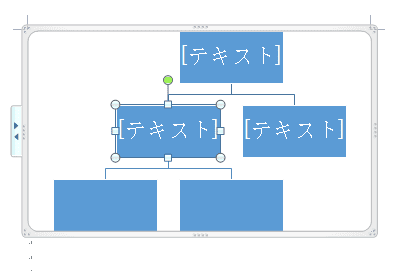

期待するものに修正できました。

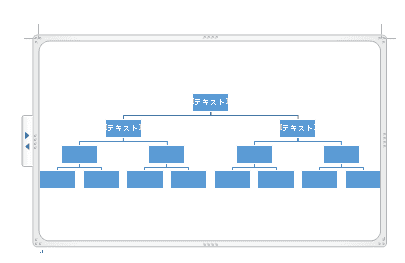

上記の操作を繰り返して以下のようなトナーメント表が完成しました。
(8チームのトーナメント表です)

図形の大きさを変更する　　　　　 topへ

図形の大きさを変更します。

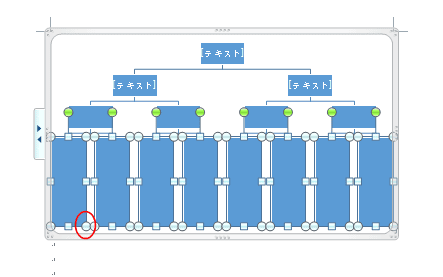

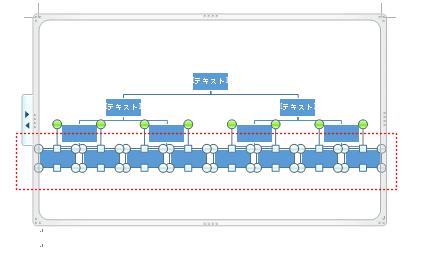

1. 大きさを変更する図形を選択します。2つ目以降は[Shift]キーを押した状態でクリックすると選択できます。
2. 図形の右下のハンドルをドラッグしてサイズを変更しました。

チーム名を入力する　　　　　 topへ

図形にチーム名を入力します。
例として、2012年ロンドン五輪　女子サッカー決勝トーナメント表を作成してみます。

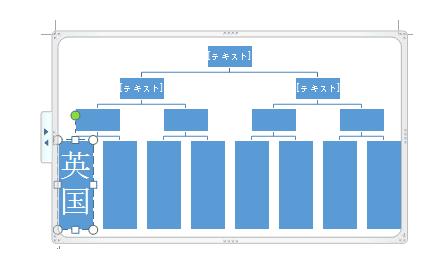

1. 図形を選択してキーボードから国名を入力しました。
2. 他の図形にも同様に国名を入力しました。
3. 文字列の方向が「横」になっていますので「縦」に変更します。

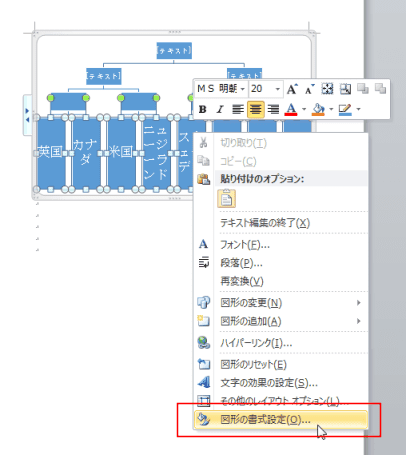

  図形を選択して、右クリックします。右クリックメニューの[図形の書式設定]を選択します。

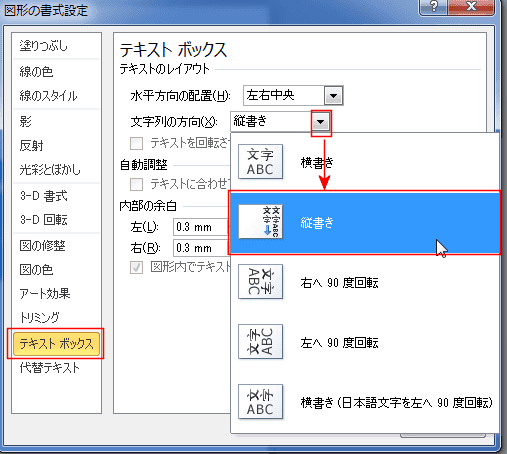

4. テキストボックスを選択し、[文字列の方向]で「縦書き」を選択します。

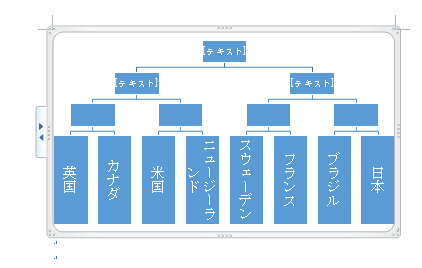

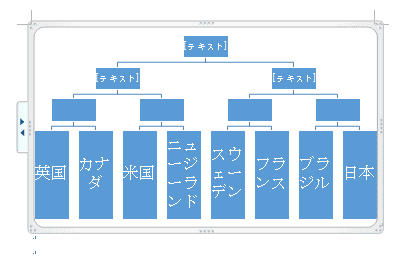

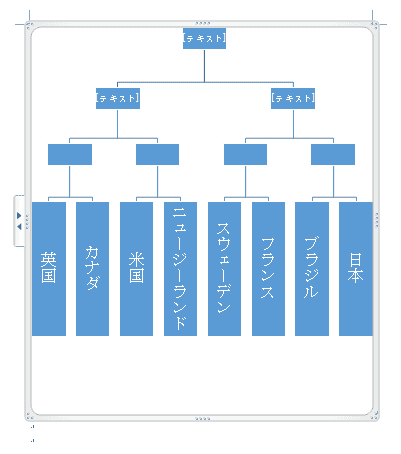

5. 文字が縦書きになりました。

トーナメント表を整える　　　　　 topへ

トーナメント表のバランスを整えます。

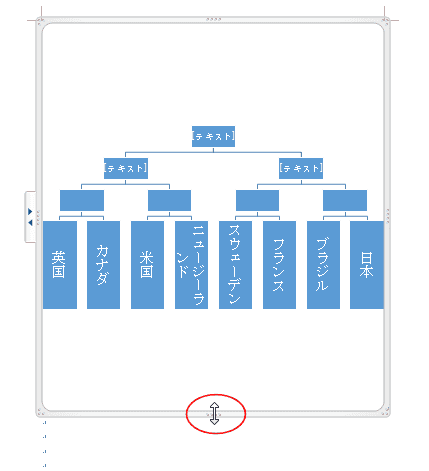

1. スマートアートの領域を下方向へドラッグして広げます。
  トーナメント表は中央に描画された状態になりました。

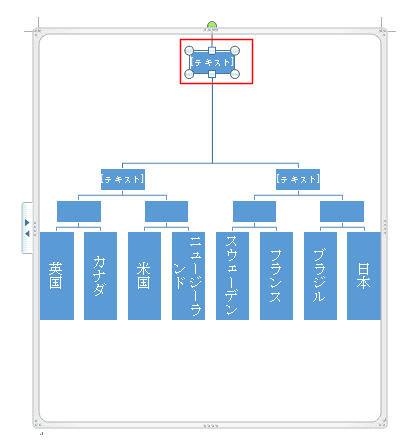

2. 一番上の図形を選択して、上方向へドラッグして移動しました。

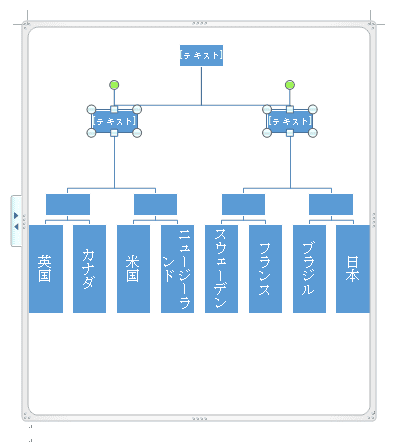

3. 2層目の図形2つを選択して、上方向へドラッグして移動しました。

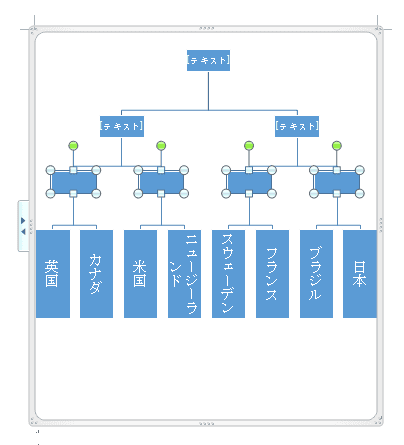

4. 3層目の図形4つを選択して、上方向へドラッグして移動しました。

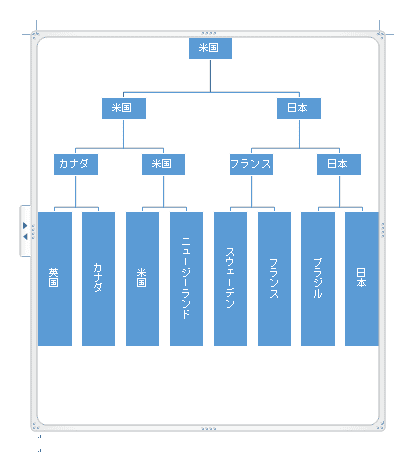

5. 最下層(1回戦)の図形の大きさを文字の長さに合わせて大きくしました。

勝敗の結果を書き込む　　　　　 topへ

勝敗の結果を書き込んでみます。
- 勝ったチーム名を図形に入力します。
- コネクタの色を変更します。

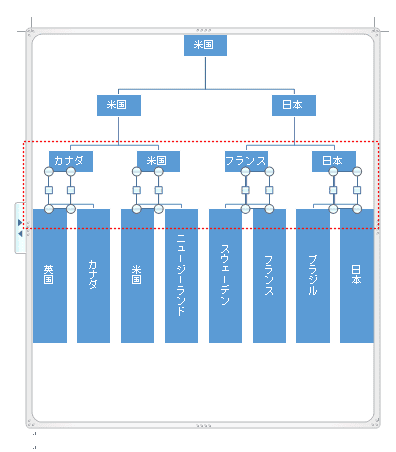

  ここでは、変更したいコネクタをまとめて選択しています。[Shift]キーを押して選択しています。
  (下図ではカナダの勝ち上がり線の選択を間違っています。見逃してください(-_-;)　)

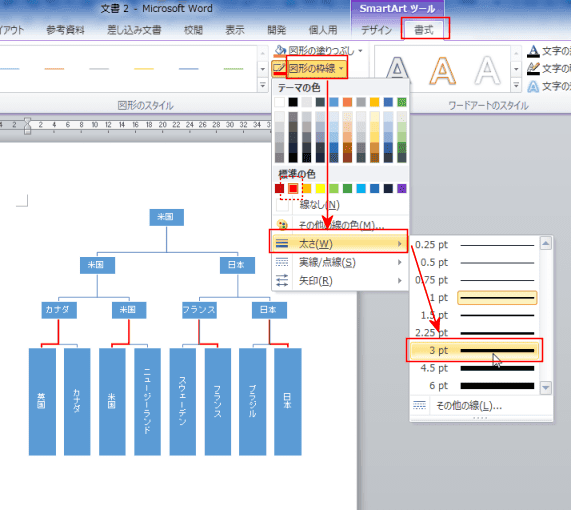

- SmartArtルールの[書式]タブを選択します。
  [図形の枠線]で「赤」いろを選択しました。
  さらに、[図形の枠線]→[太さ]→[3pt]を選択しました。
  (下図でもカナダの勝ち上がり線を間違っています。)

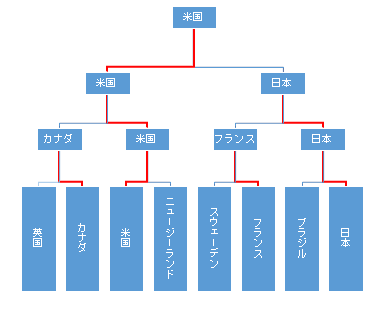

- 下図のようになりました。
  (下図でカナダの勝ち上がり線は正しく修正しています)

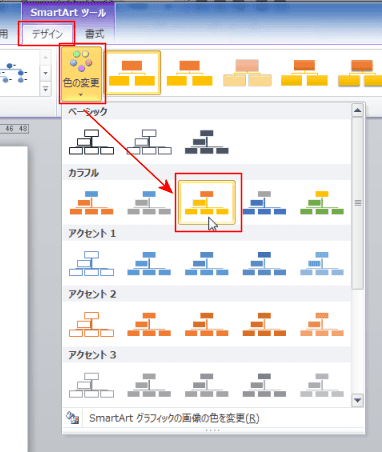

- デザインタブの[色の変更]からカラフルな配色に変更することができます。

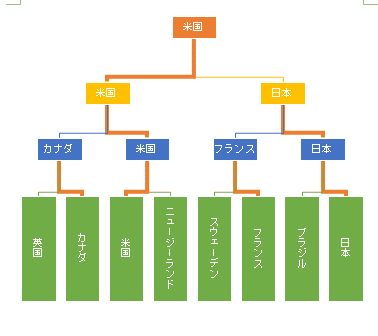

- 下図のようになりました。
