図形の半円や1/4円を描画したい：Word基本講座

• ワードで半円や1/4の円を描画したいときがあります。
  基本図形の中の円弧やパイを使うと簡単に描くことができます。

スポンサードリンク

作成:2014/3/22

円弧から半円や1/4円を描画する	パイから半円や1/4円を描画する
弦やアーチから半円や1/4円を描画する

円弧から半円や1/4円を描画する　　　　　Topへ

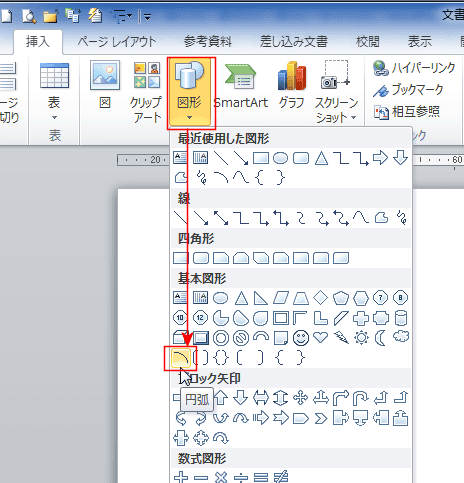

• Wordでは図形から基本図形にある[円弧]を選択します。

• 文書内でクリックすると、1/4円が描画されます。

• 黄色のハンドルをドラッグして、半円にすることができます。

  • 塗りつぶしの色を設定すると、下図のようになります。
    弦の部分の線がありません。


パイから半円や1/4円を描画する　　　　　Topへ

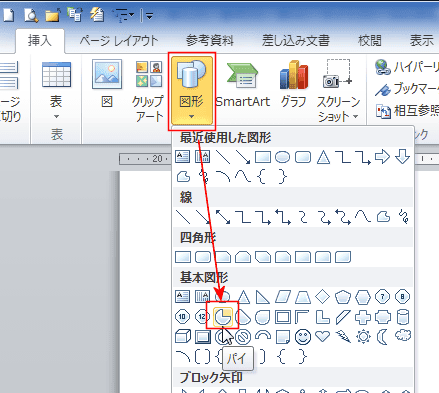

• 図形から基本図形にある[パイ]を選択します。

• 文書内でクリックすると、3/4円が描画されます。

• 黄色のハンドルをドラッグして、半円にすることができます。
  下図は塗りつぶしの色を変更して、線の色と区別できるようにしています。

  • 緑のハンドルをドラッグすると回転することができます。

• 黄色のハンドルをドラッグして、1/4円にすることができます。

  • 緑のハンドルをドラッグすると回転することができます。


弦やアーチから半円や1/4円を描画する　　　　　Topへ

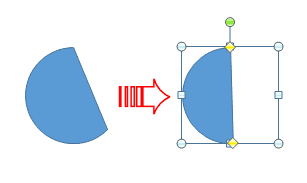

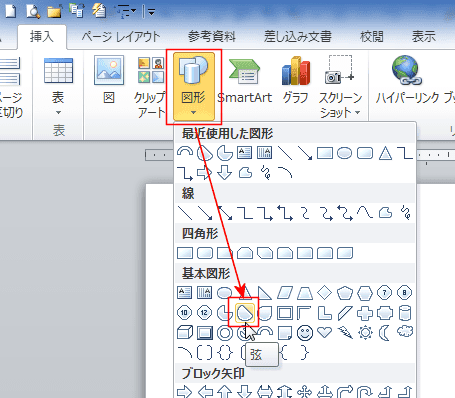

• 弦を使うと半円が描画できます。

  • 黄色のハンドルをドラッグします。

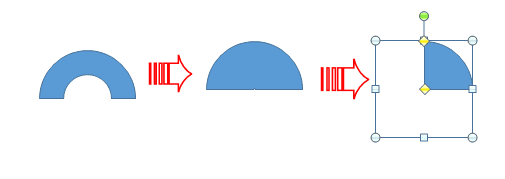

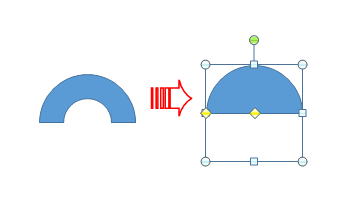

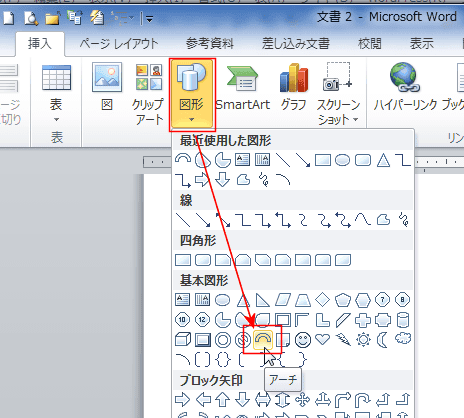

• アーチを使って半円が描画できます。

  • 黄色のハンドルをドラッグします。

  • もう片方の黄色のハンドルをドラッグして、1/4円にすることもできます。

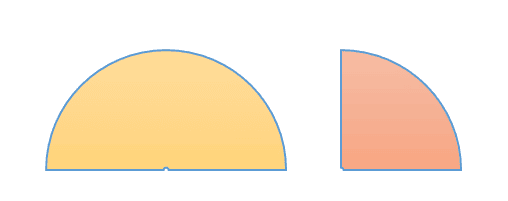

  • ただし、この方法では図形を拡大すると、中心が欠けたものであるのが分かります。


---
