Excel(エクセル)基本講座：グラフの作成

Excel(エクセル)では、シートに入力されたデータから簡単にグラフを作成できます。
エクセルでのグラフの作成手順および各要素の変更・修正方法などを間違いなく簡単に実行できる方法として、グラフツールバーからの操作方法で主に説明しています。
見た目が楽しくなるような絵を利用した、ひと味違ったグラフをエクセルで作成する方法も説明しています。
このページはかなり長いものになってしまいました。見やすく分割しましたので、
こちら→　Excel(エクセル)基本講座：グラフの作成方法：目次　もご利用ください。

スポンサードリンク

グラフの作成手順	グラフの修正方法	棒+折れ線グラフを作成する
凡例の修正	グラフへデータを追加する	棒グラフで1本だけ色を変える
背景に写真を使う	絵グラフを作成する	棒グラフの棒を太くする

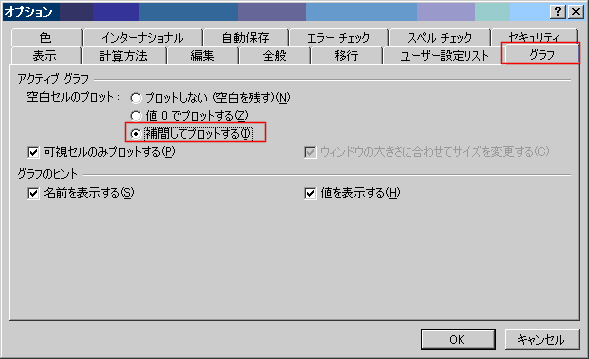

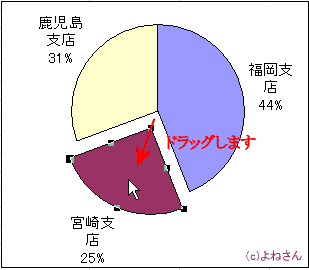

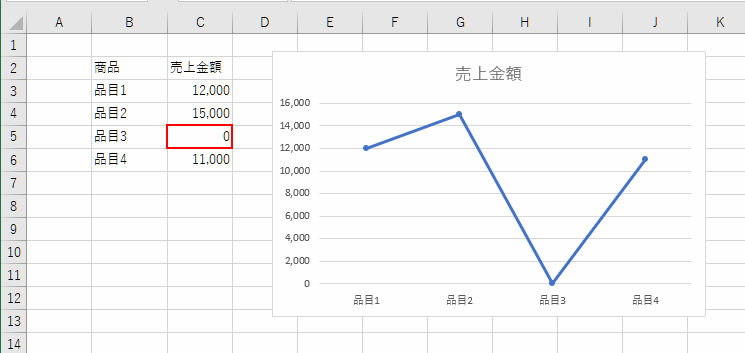

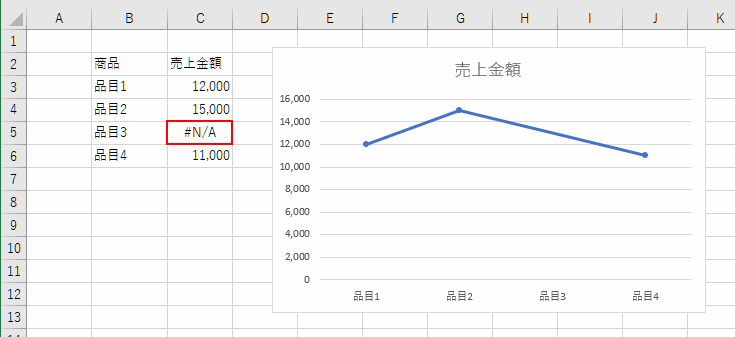

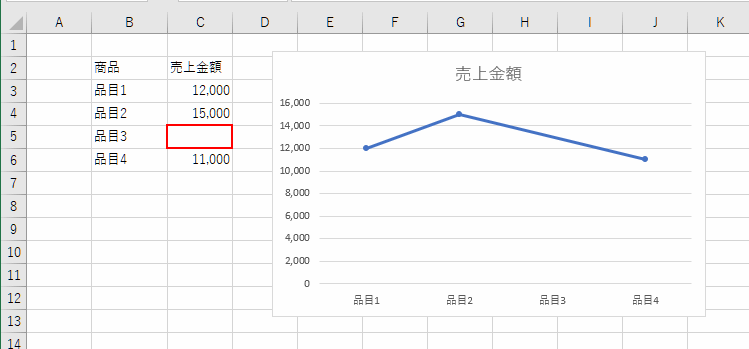

折れ線グラフをなめらかにする	円グラフの一部を切り離す	空白を補完する/ゼロ値をプロットしない

Excel2007以降ではリボンでの操作になっています。以下のページをご覧ください。
- Excel2007　エクセル2007基本講座：目次(グラフ)
- Excel2010、Excel2013　Excel(エクセル)基本講座：グラフの使い方の共通メニュー

グラフの作成手順　　　　　　　　　　　　　 Topへ

エクセルで最も簡単にグラフを作成するには、グラフにするセル範囲を選択後、[F11]キーを押すとグラフシートにグラフが自動で作成されます。
ここでは、グラフ作成ウィザードを使う方法を説明します。

【練習】下表のデータをグラフ化します。

	B	C	D	E
2	各支店別売上高(円)
3		福岡支店	宮崎支店	鹿児島支店
4	10月	12,000,000	6,500,000	8,900,000
5	11月	13,500,000	7,200,000	8,200,000
6	12月	14,800,000	7,700,000	9,200,000
7	1月	11,000,000	6,420,000	8,120,000
8	2月	9,820,000	5,870,000	7,580,000
9	3月	10,800,000	7,700,000	8,800,000
10	合計	71,920,000	41,390,000	50,800,000

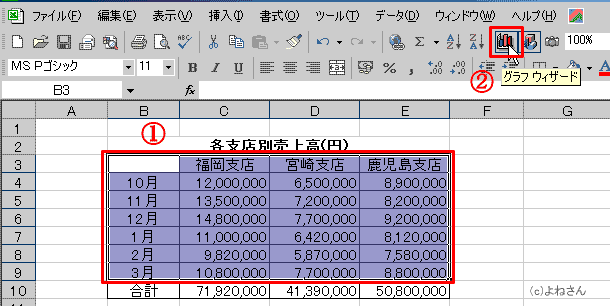

グラフにするデータ範囲、B3:E9を範囲選択します。
（注）項目行（3行目）や項目列（B列）を含めて選択します。
[グラフウィザード]ボタンをクリックします。

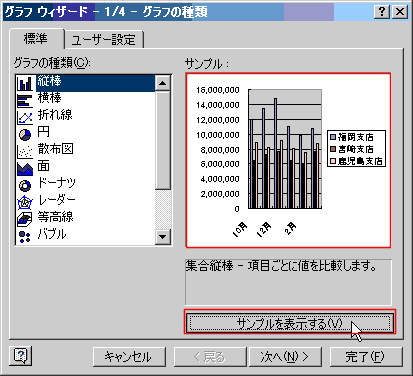

「グラフウィザード　1/4　グラフの種類」でグラフの種類を選択します。
1. 「標準｣タブを選択します。
2. グラフの種類：「縦棒」を選択。
3. 形状：「集合縦棒」を選択。
4. [次へ]をクリックします。
- （参考）「サンプルを表示する」ボタンを押し続けている間、サンプルが表示されますので、自分の意図したグラフであるか確認できます。
「グラフウィザード　2/4　グラフの元データ」の設定
- 「データ範囲」タブを選択します。
  - データ範囲：シートで選択していた範囲が間違っていたらここで修正します。
  - 系列：行/列を設定します
    項目行と項目列とで数が多い方が系列として選択されるので、意図したものと異なる場合は、系列を変更します。

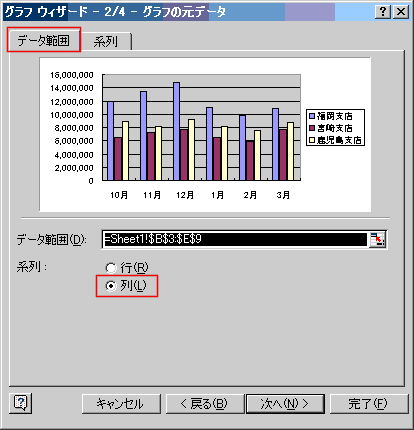

    - 系列に「列」を選択した場合

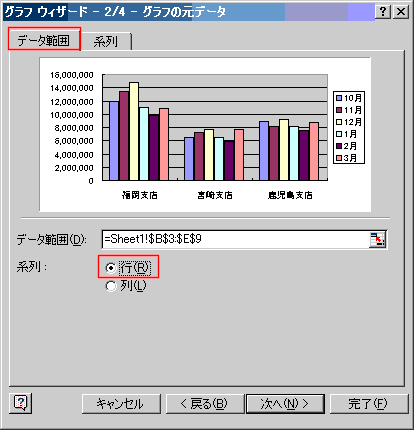

    - 系列に「行」を選択した場合

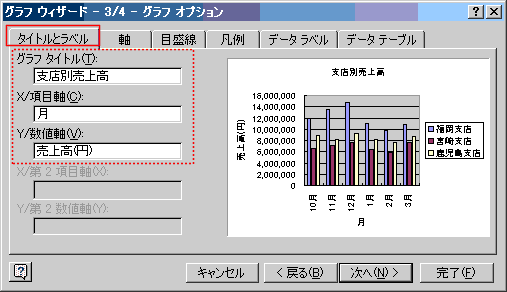

「グラフウィザード　3/4　グラフ　オプション」の設定
- 「タイトルとラベル」タブでタイトル等を入力します。
  - タイトル：「支店別売上高」
  - X/項目軸：「月」
  - Y/数値軸：「売上高(円)」
  （右のプレビューにそれぞれ入力した文字列が表示されます）

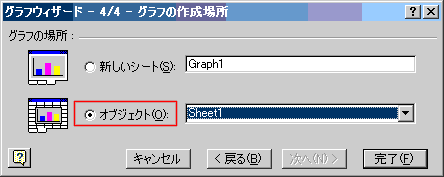

「グラフウィザード　4/4　グラフの作成場所」の設定
グラフを「新しいシート」に作成するか、今のシートに「オブジェクト」として作成するか選択します。
- 今回は「オブジェクト」を選択しました。

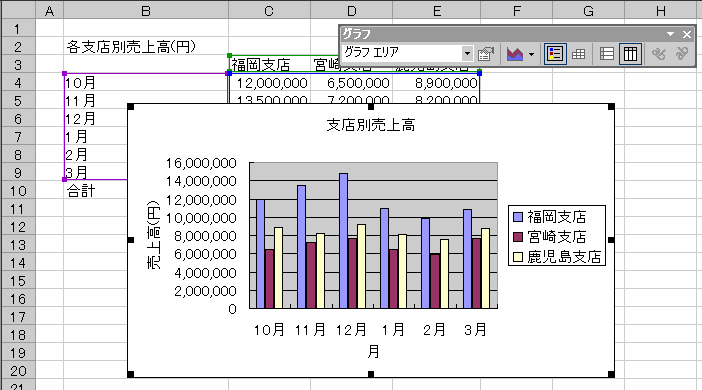

「完了」ボタンをクリックするとグラフが作成されます。

グラフの修正　　　　　　　　　　　　　　 Topへ

修正の方法は色々ありますが、グラフツールバーを使用する方法で説明します。　　　　　　　
- グラフツールバー
- グラフツールバーはグラフを選択すると表示されます。
- 表示されない場合は[表示]→[ツールバー]→[グラフ]をクリックすると表示されます。

【基本操作】
1. 修正したい場所をクリックして選択します。
2. グラフツールバーの[書式設定]ボタンをクリックします。
3. 表示される[書式設定]ダイアログで設定を変更します。
  （なお、修正したい場所をダブルクリックして、[書式設定]ダイアログを表示することもできます。）

［A］数値軸ラベルの修正　　　　　Topへ

数値軸のラベルは「グラフウィザード　3/4　グラフ　オプション」で設定できます。
未設定の場合は以下の手順で入力します。
1. グラフを選択します。
2. メニューバーの[グラフ]→[グラフのオプション]を選択します。
3. 「グラフウィザード　3/4　グラフ　オプション」ダイアログが表示されるので該当箇所に入力します。

数値軸のラベルを修正します。
1. 修正する数値軸ラベルを選択します。
2. グラフツールバーの[書式設定]ボタンをクリックします。
3. 「軸ラベルの書式設定」ダイアログの「配置」タブを選択します。
4. 「方向」で「縦」を選択します。
5. 「OK」ボタンをクリックします。
6. 以下のようになります。

［B］数値軸の目盛りの修正　　　　　Topへ

数値軸の目盛りを修正します。
1. 数値軸をクリックして選択します。数値軸に四角のマークが表示されます。
2. ツールバーの[書式設定]ボタンをクリックします。
3. 「軸の書式設定」ダイアログの「目盛」タブを選択します。
4. 表示単位で「百万」を選択します。
  「表示単位のラベルをグラフに表示する」のチェックをはずします。
5. [OK]をクリックします。

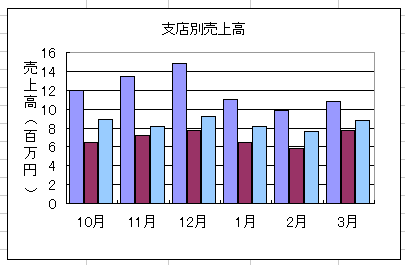

6. 以下のようになります。

［C］　文字列の修正　　　　　Topへ

数値軸のタイトルの文字列を修正します。
1. 数値軸のタイトルをクリックして選択します。（四角で選択されます）
2. 修正する箇所でクリックします。（マウスポインターが「I」に変わります）
3. カーソルが表示され文字の修正が可能になります。
  　
4. 修正後の状況

棒+折れ線グラフを作成する　　　　　　　　　Topへ

棒グラフと折れ線グラフを同じグラフに作成する方法です。

【練習問題】福岡支店～鹿児島支店の売上高を棒グラフで、合計を折れ線グラフで表示しなさい。

	B	C	D	E	F
2	各支店別売上高(円)
3		福岡支店	宮崎支店	鹿児島支店	合計
4	10月	12,000,000	6,500,000	8,900,000	27,400,000
5	11月	13,500,000	7,200,000	8,200,000	28,900,000
6	12月	14,800,000	7,700,000	9,200,000	31,700,000
7	1月	11,000,000	6,420,000	8,120,000	25,540,000
8	2月	9,820,000	5,870,000	7,580,000	23,270,000
9	3月	10,800,000	7,700,000	8,800,000	27,300,000
10	合計	71,920,000	41,390,000	50,800,000	164,110,000

【解答例】
1. B3:F9を範囲選択し、グラフウィザードを使って棒グラフを作成します。
  （凡例は表示していません）
2. 合計の系列をクリックして選択します。
3. グラフの種類ボタンから「折れ線グラフ」を選択します。
4. 「合計」が折れ線グラフに変更されます。
5. 支社の売上高と合計では数値の桁数が異なるので、合計の軸を第2軸に変更します。
  合計の系列を選択して、[書式設定]ボタンをクリックします。
6. 「軸」タブを選択し、第2軸を選択します。
7. 第2軸の目盛を選択し、「書式の設定」ボタンをクリックします。
  「目盛」タブの表示単位を百万に変更し、表示するのチェックをはずします。
  　　
8. [グラフ]→[グラフのオプション]の「タイトルとラベル」タブで「Y/第2数値軸」のラベルを入力します。
9. 第2数値軸ラベルを選択し、「書式の設定」ボタンで表示されるの配置を縦書きにします。

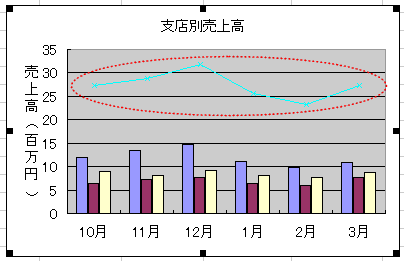

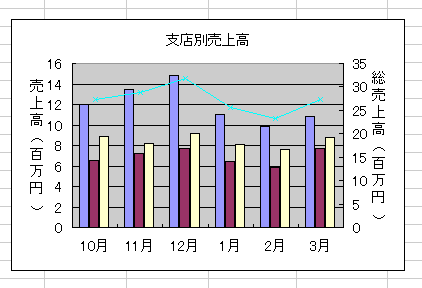

10. 完成です

凡例の修正　　　　　　　　　　　　　　 Topへ

凡例の表示/非表示、表示位置を設定します。
1. グラフに凡例が表示されている場合
  凡例をクリックして選択します。(凡例が四角で囲まれます)
2. グラフに凡例が表示されていない場合
  グラフツールバーの[凡例]ボタンをクリックすると表示されます。
3. グラフツールバーの【書式設定】ボタンをクリックします。
  【位置】タブを選択します。
4. それぞれ選択位置に凡例が表示されます。
  凡例の大きさや、位置によってグラフの大きさが変化しますので、グラフエリアの大きさを変更する必要があります。
5. 同様にパターン・フォントの修正もできます。(省略します)

データの追加と削除　　　　　　　　　　　　 Topへ

データ範囲を変更する方法(3通り説明します)

[A]　カラーリファレンスを使う方法

10月～1月のデータをグラフ化した後、データ範囲を3月まで広げる例で説明します。
1. グラフエリアをクリックするとシート内に選択範囲が青色で囲まれています。
2. 青枠の右下コーナー部をドラッグして選択範囲を広げます。
3. 2月、3月分のデータがグラフに含まれました。
4. なお、(2)から(1)へは青枠の範囲を狭くすれば良い。

[B]　コピー＆ペーストでの方法　　　　　Topへ

シート上で2月と3月のデータ範囲を選択し、コピーボタンをクリックします。
グラフを選択し、貼り付けボタンをクリックします。

[C]　ドラッグ＆ドロップでの方法　　　　　Topへ

シート上で2月と3月のデータ範囲を選択します。
選択範囲の枠線上(マウスポインタが十字矢印の状態)から、グラフエリアへドラッグして、ドロップします。

一味違ったグラフにする　　　　　　　　　　　 Topへ

【A-1】　背景に写真を使う

グラフエリアに写真を入れます。
1. グラフエリアを選択し、[書式設定]ボタンをクリックする。
2. 「パターン」タブの[塗りつぶし効果]を選択する。
3. 「図」タブの[図の選択]をクリックする。
4. 使用する写真を選択する。
5. グラフエリアに写真が入りました。

プロットエリアを透明にします。
1. プロットエリアをクリックして選択する。
2. グラフツールバーの[書式設定]ボタンをクリックする。
3. 「パターン」タブの「領域」の「なし」を選択する。
4. プロットエリアが透明になります

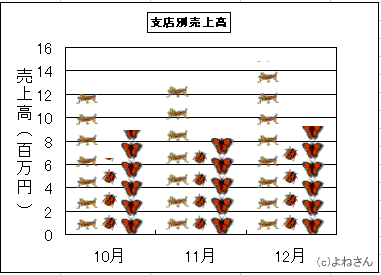

【A-2】　絵グラフを作る　　　　　 Topへ

グラフ要素に絵を使用します。

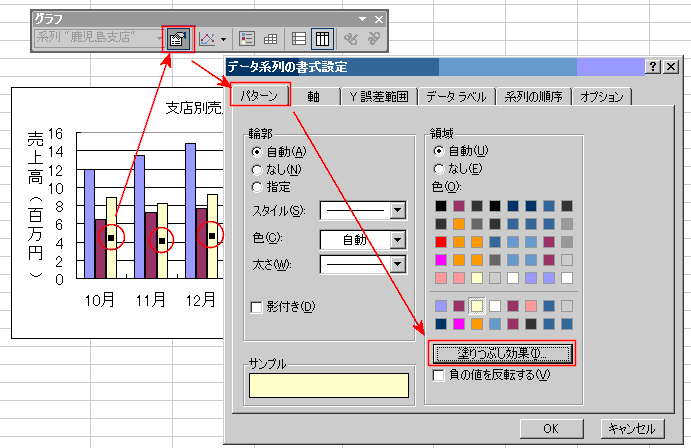

1. グラフ要素を選択します。
2. グラフツールバーの[書式設定]ボタンをクリックします。
  または、メニューバーの[書式]→[選択したデータ系列]を選択します。
3. 「パターン」タブの[塗りつぶし効果]を選択します。

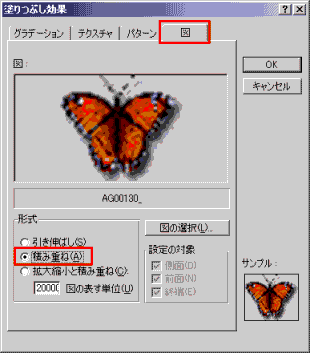

4. 「塗りつぶし効果」ダイアログで、[図の選択]ボタンをクリックします。
  使用する図を指定します。
5. 「塗りつぶし効果」ダイアログの、『積み重ね』にチェックを入れます。
  [OK]ボタンをクリックします。
6. 各グラフ要素で繰り返して設定します。
  絵グラフができました。

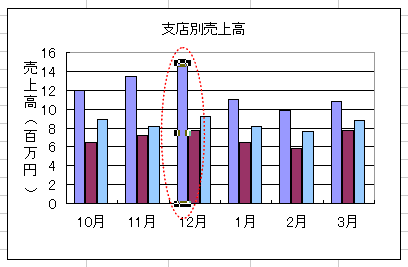

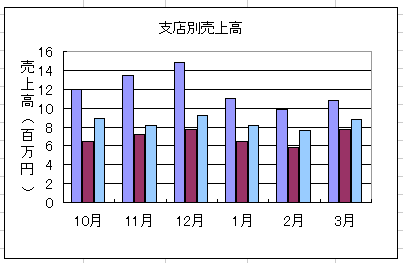

【B】　棒グラフで1本の棒の色を変える　　　　　 Topへ

グラフ要素の一部分だけを変更します。
1. グラフ要素をクリックして選択する。
  　(系列すべてが選択される）
2. もう一度グラフ要素をクリックする。
  　（1つの要素のみが選択される）

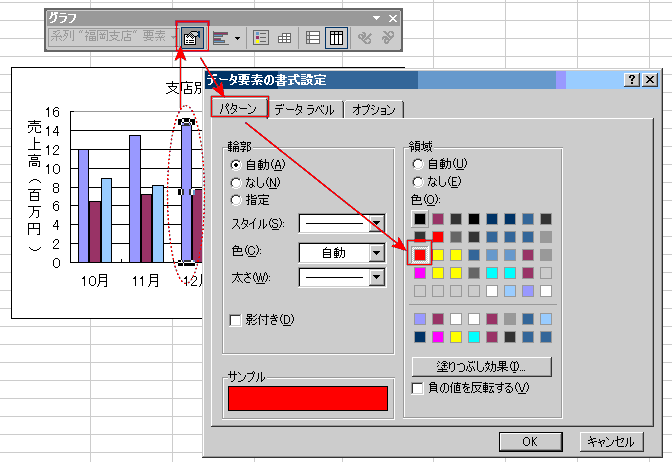

3. グラフツールバーの[書式設定]ボタンをクリックする。
4. 「パターン」タブの「領域」の「色」を選択する。

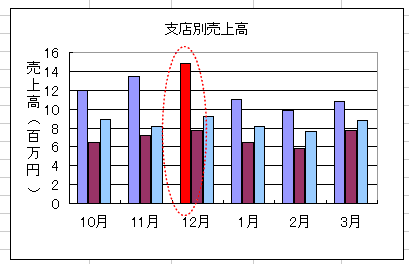

5. 1本だけ色が変わりました。

【Ｃ】　折れ線グラフを滑らかにする　　　　　 Topへ

折れ線グラフを滑らかな曲線にします。
1. 折れ線を選択します。
2. ツールバーの[書式設定]ボタンをクリックします。
  または、
  メニューバーの[書式]→[選択したデータ系列]を選択します。
3. 「データ系列の書式設定」ダイアログで、「パターン」タブを選択します。
  『スムージング』にチェックを入れます。
4. 青の折れ線が滑らかになりました。

【Ｄ】　棒グラフの棒を太くする　　　　　 Topへ

棒グラフの棒の太さを変更します。
1. データ系列（棒）を選択します。
2. ツールバーの[書式設定]ボタンをクリックします。
  または、
  メニューバーの[書式]→[選択したデータ系列]を選択します。

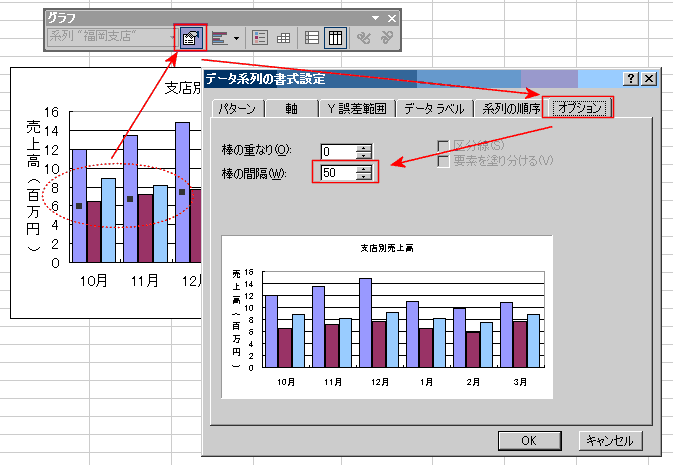

3. 「データ系列の書式設定」ダイアログで、「オプション」タブを選択します。
  『棒の間隔』を小さな値にします。下は『50』にしました。
4. 変更前

  変更後
